Opis

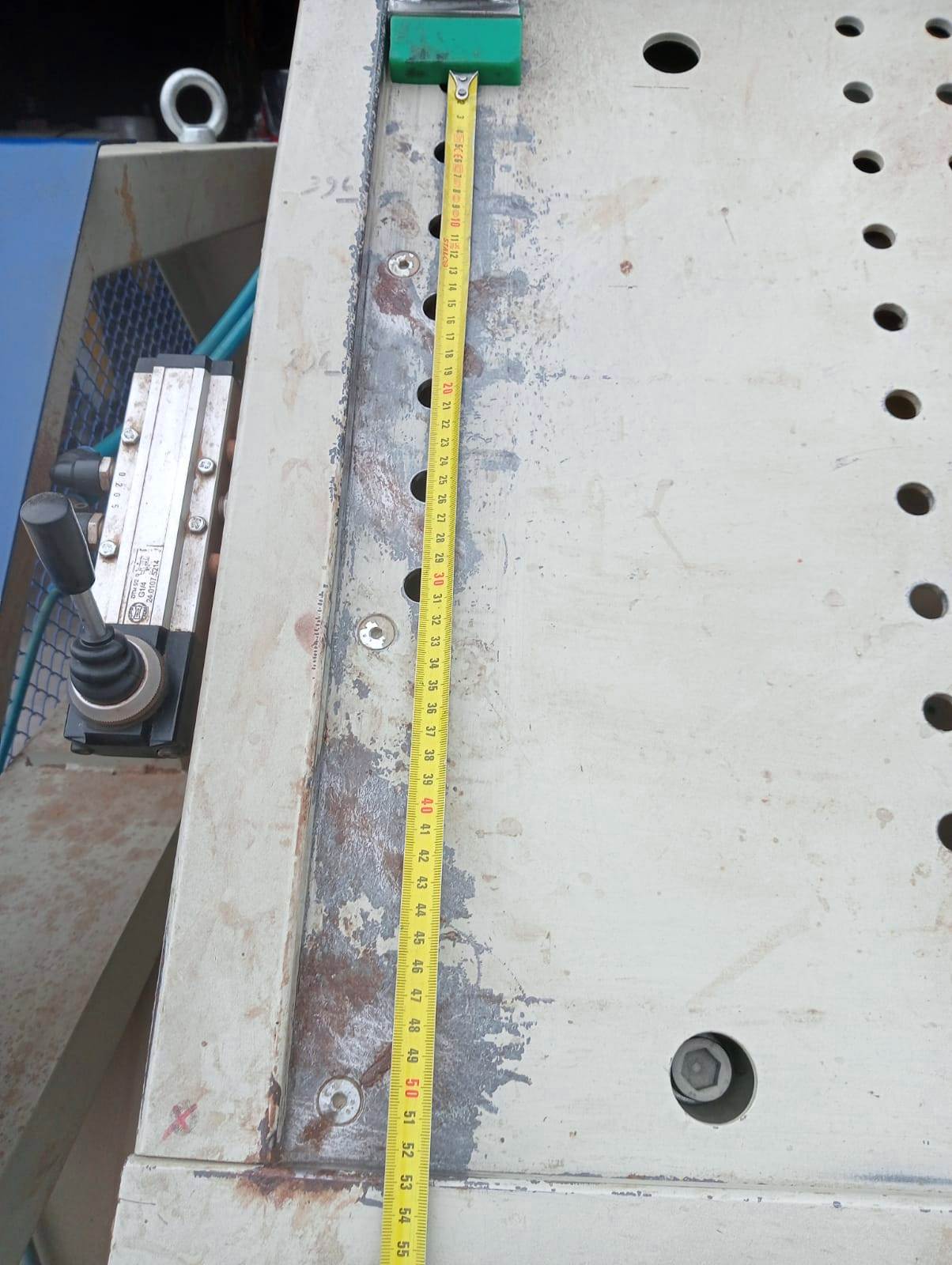

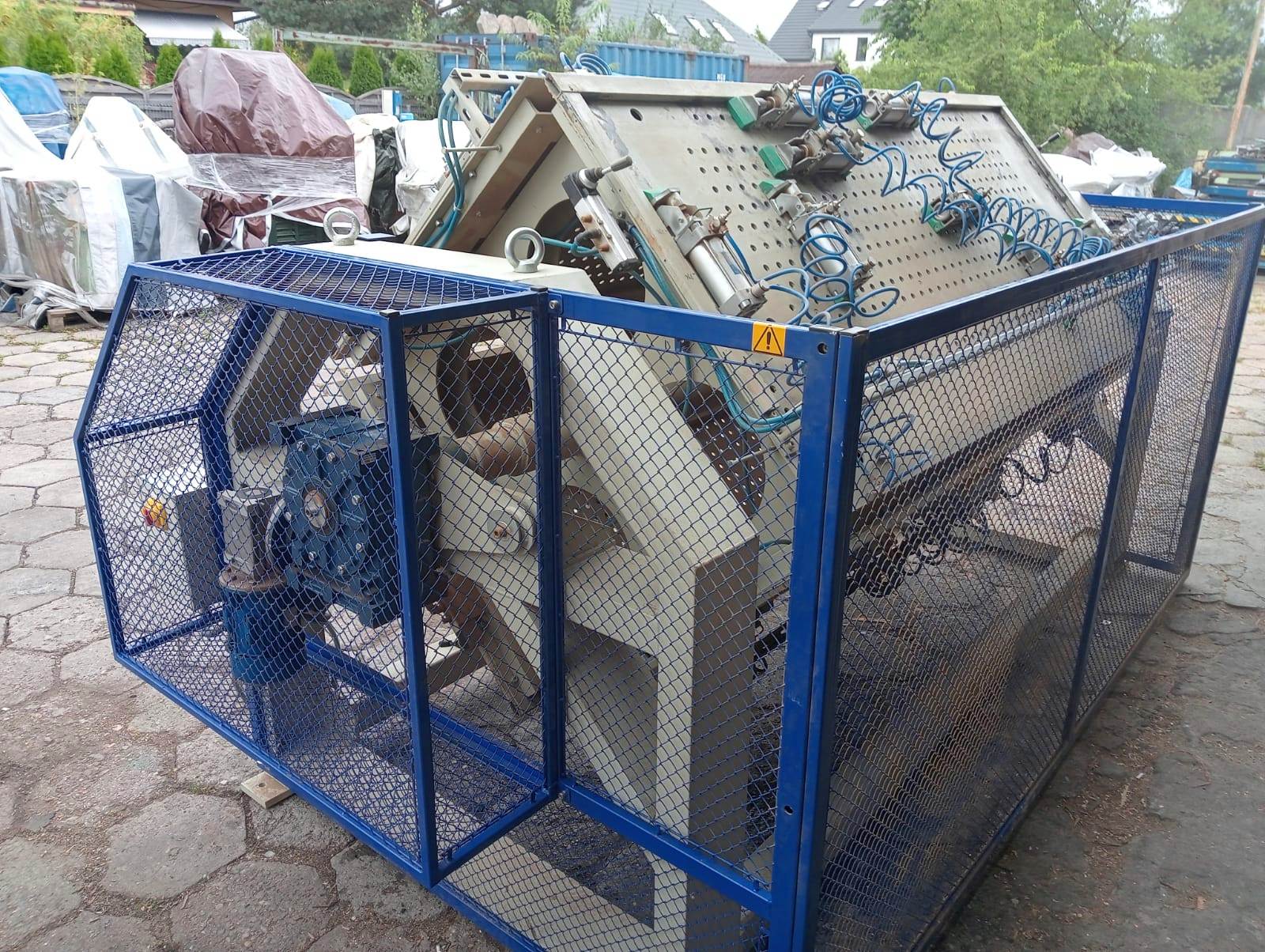

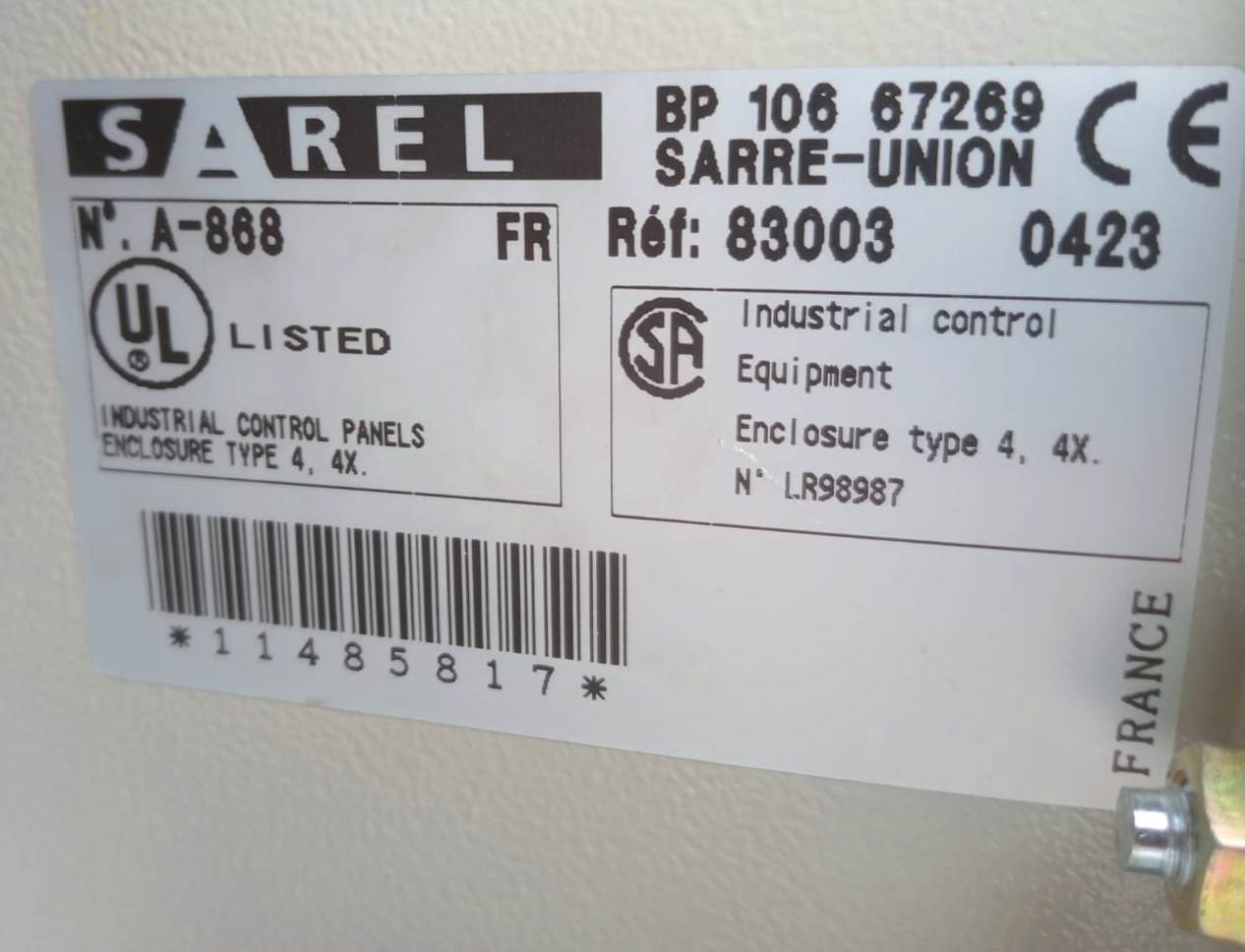

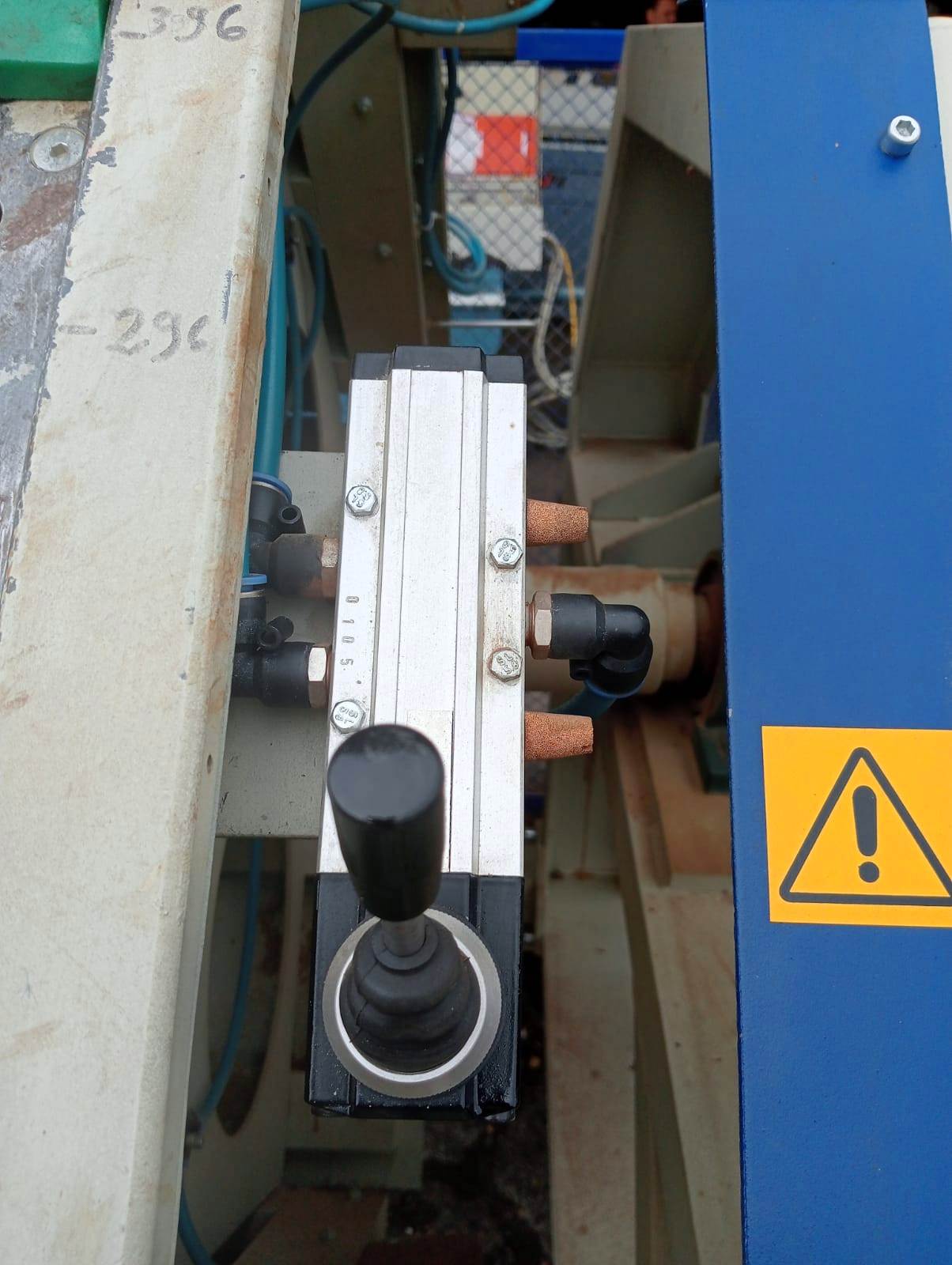

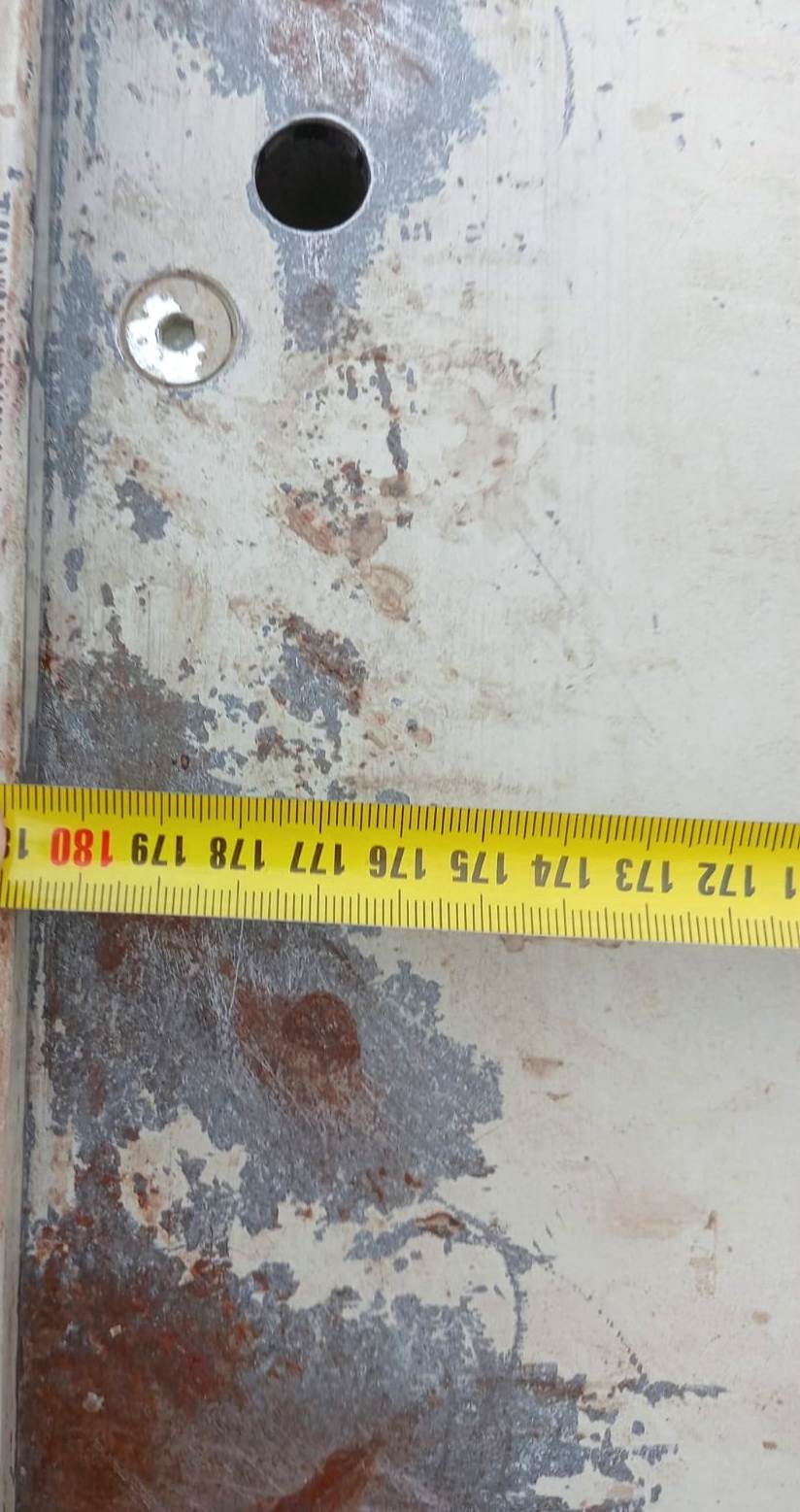

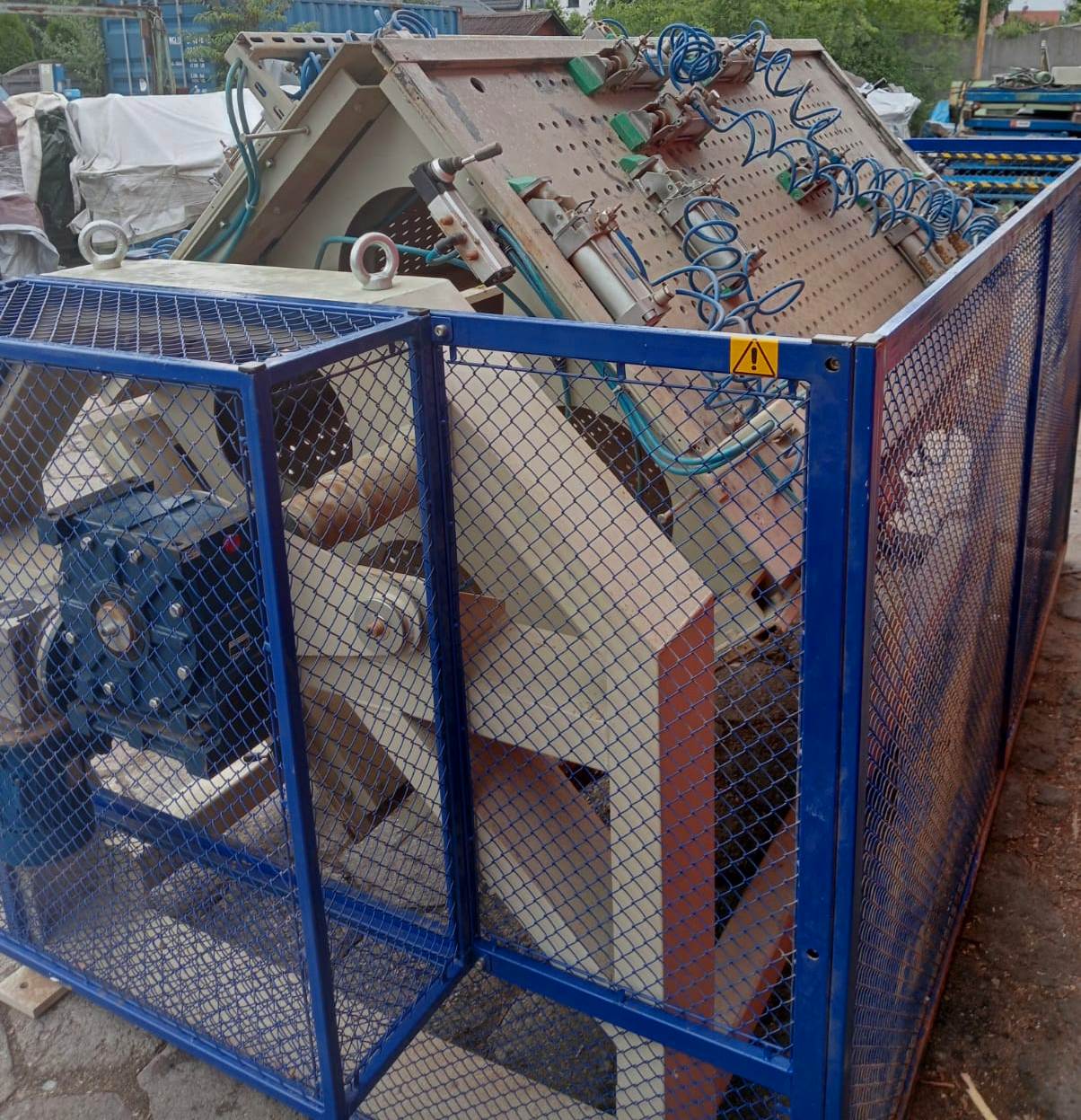

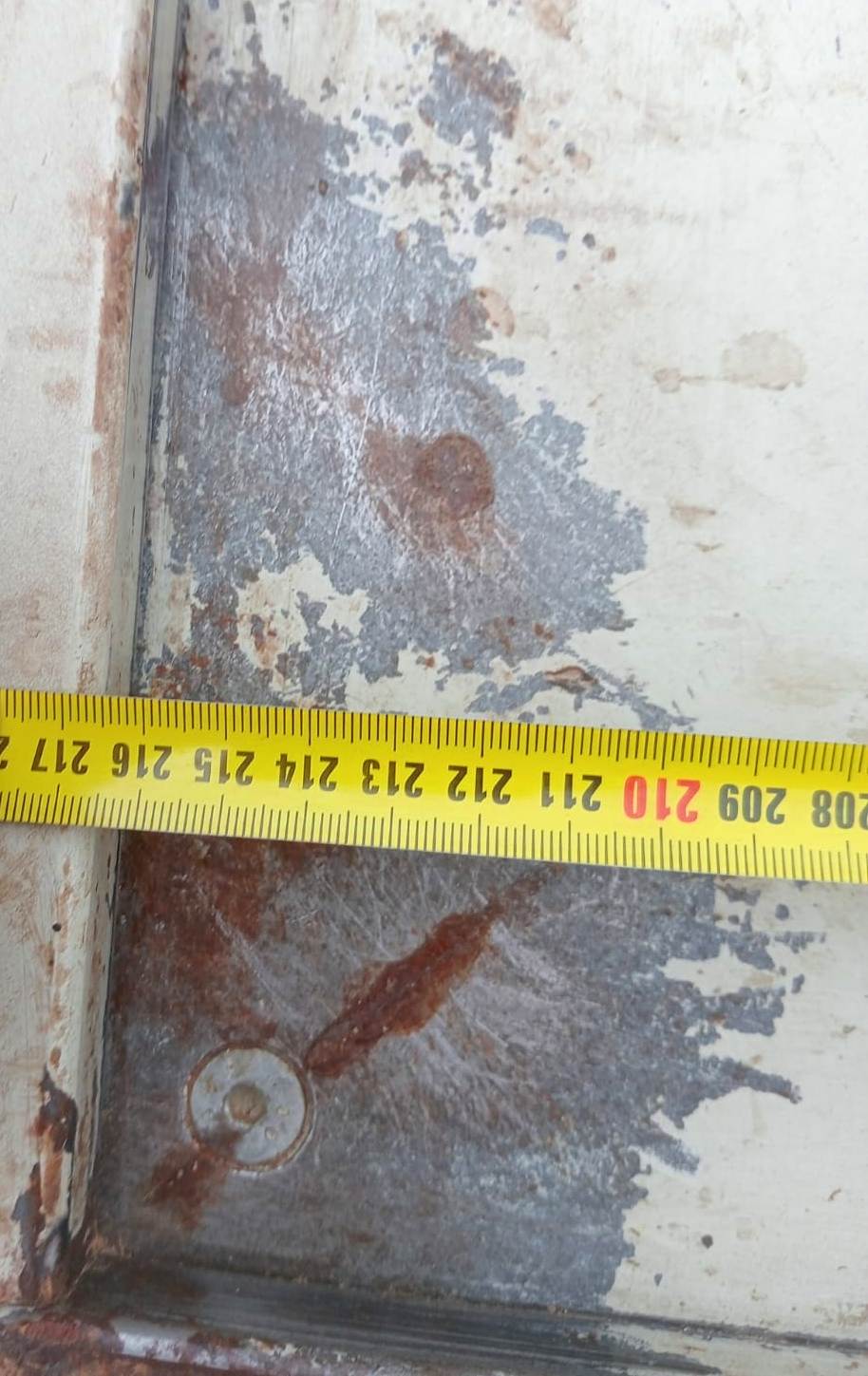

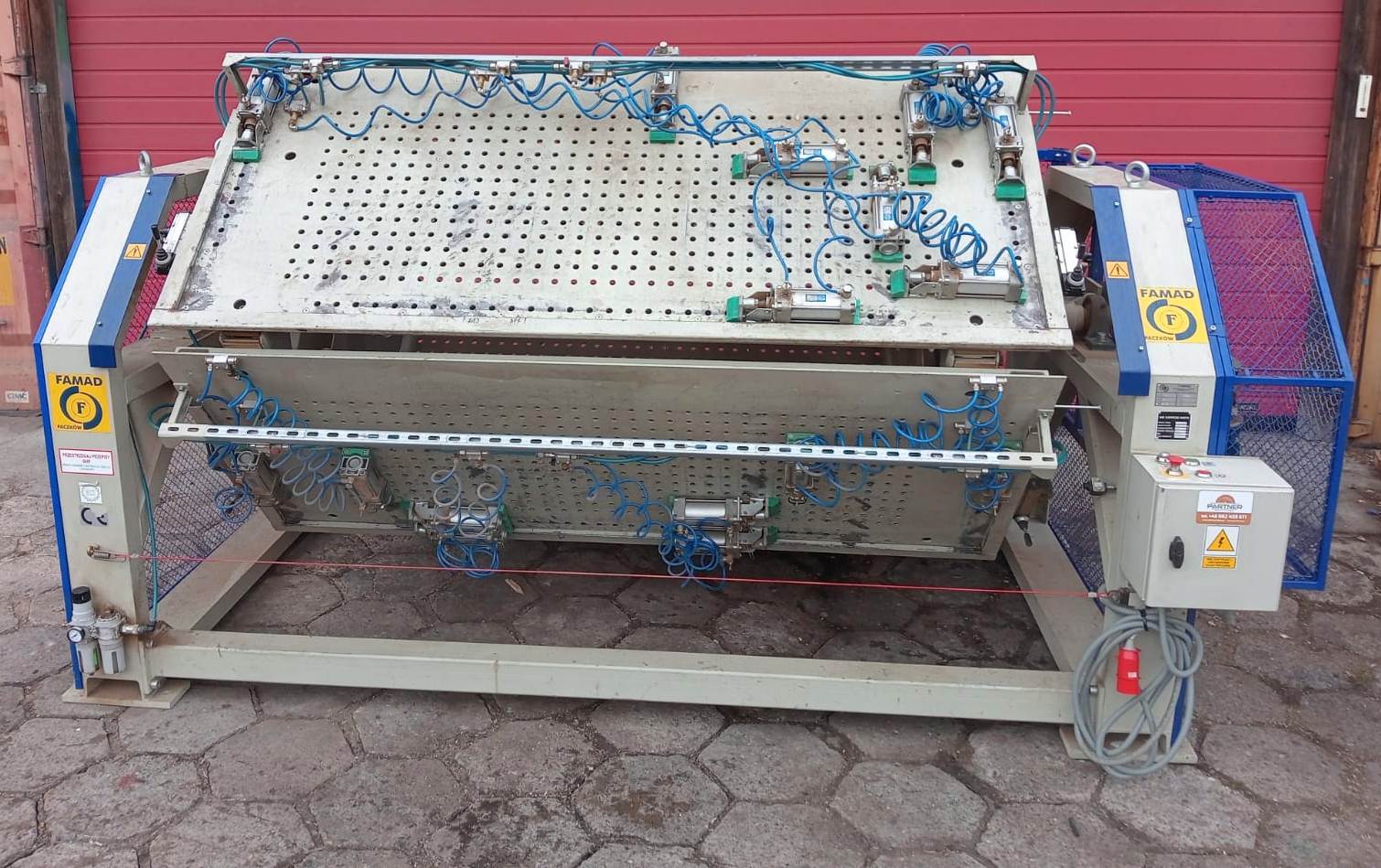

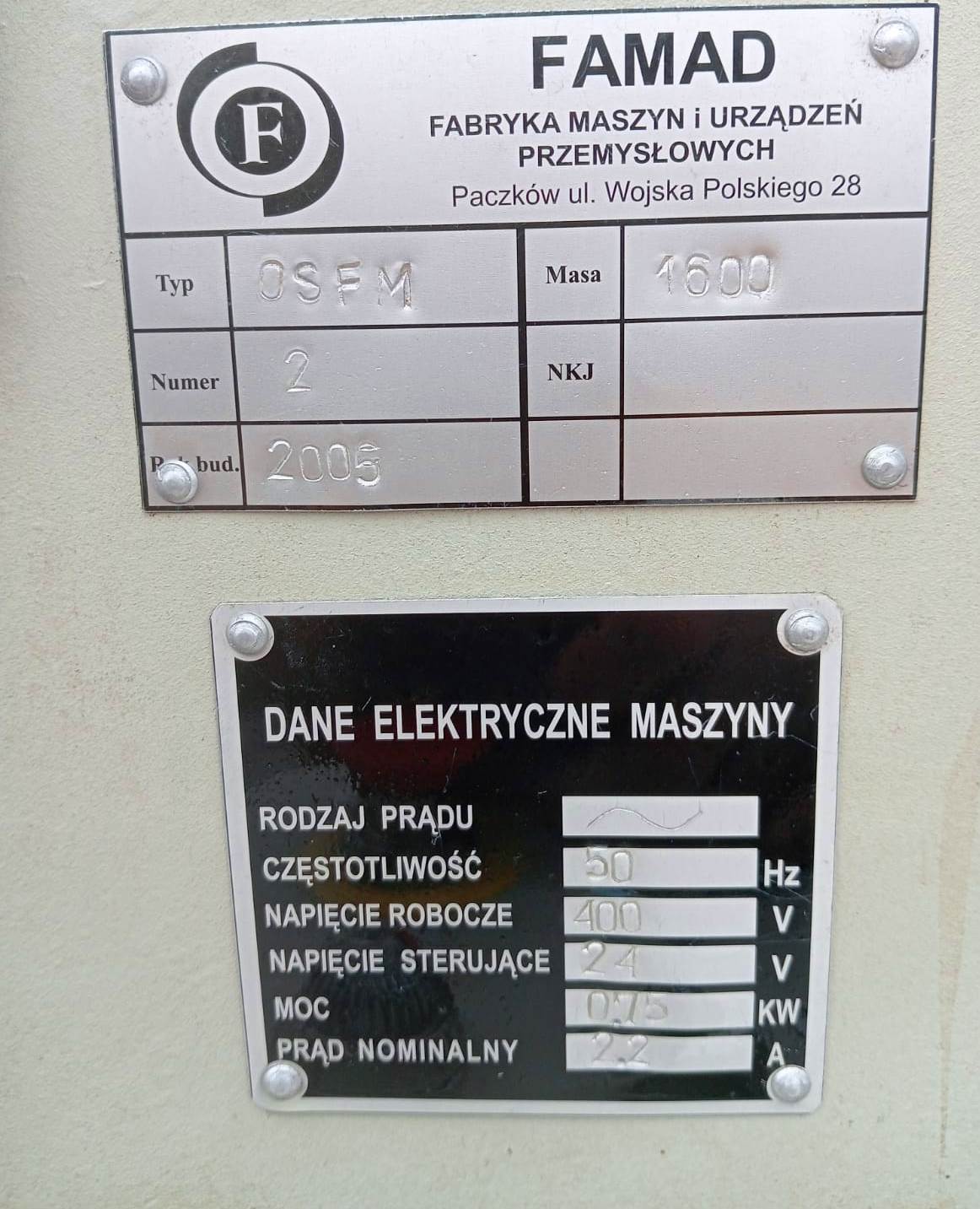

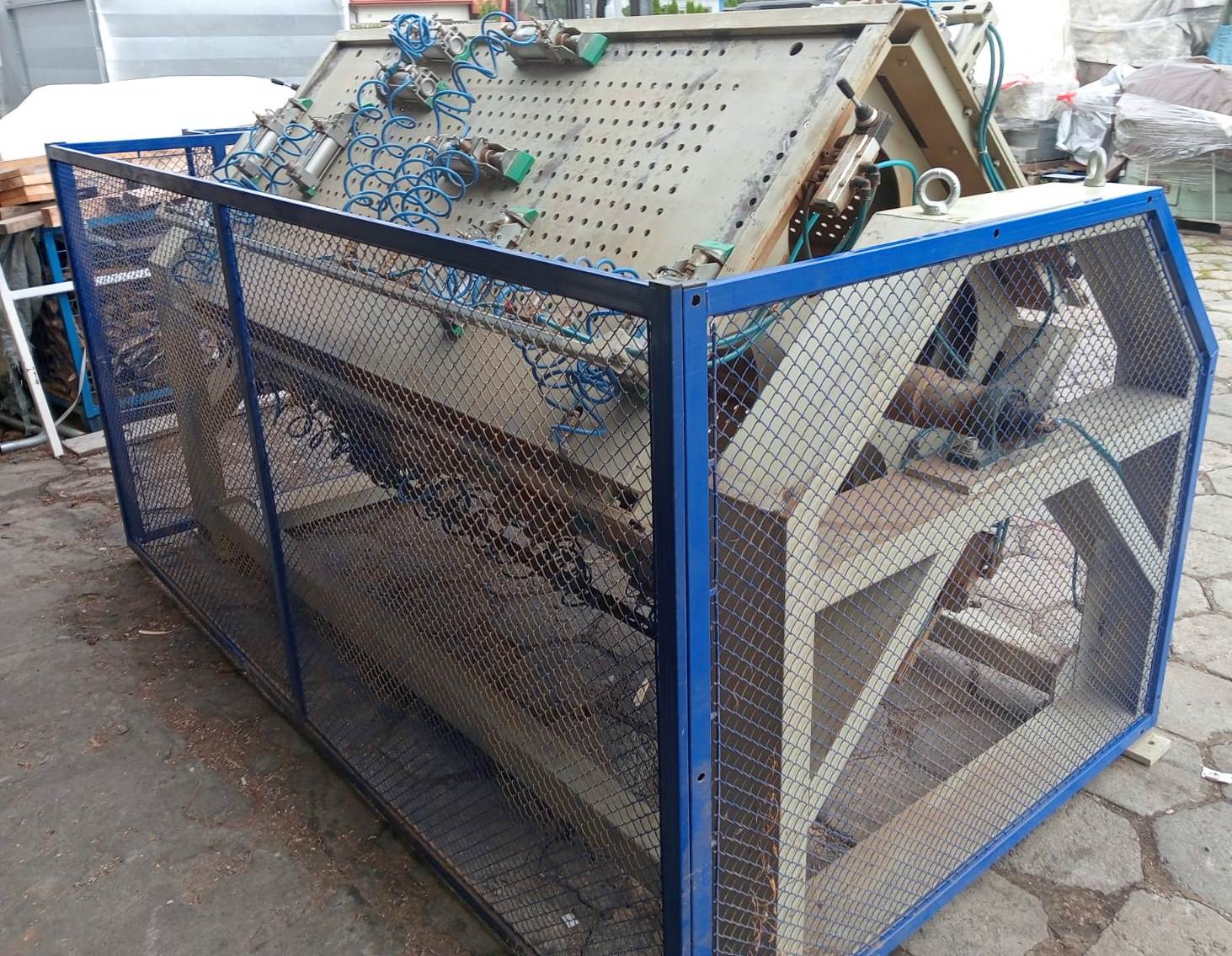

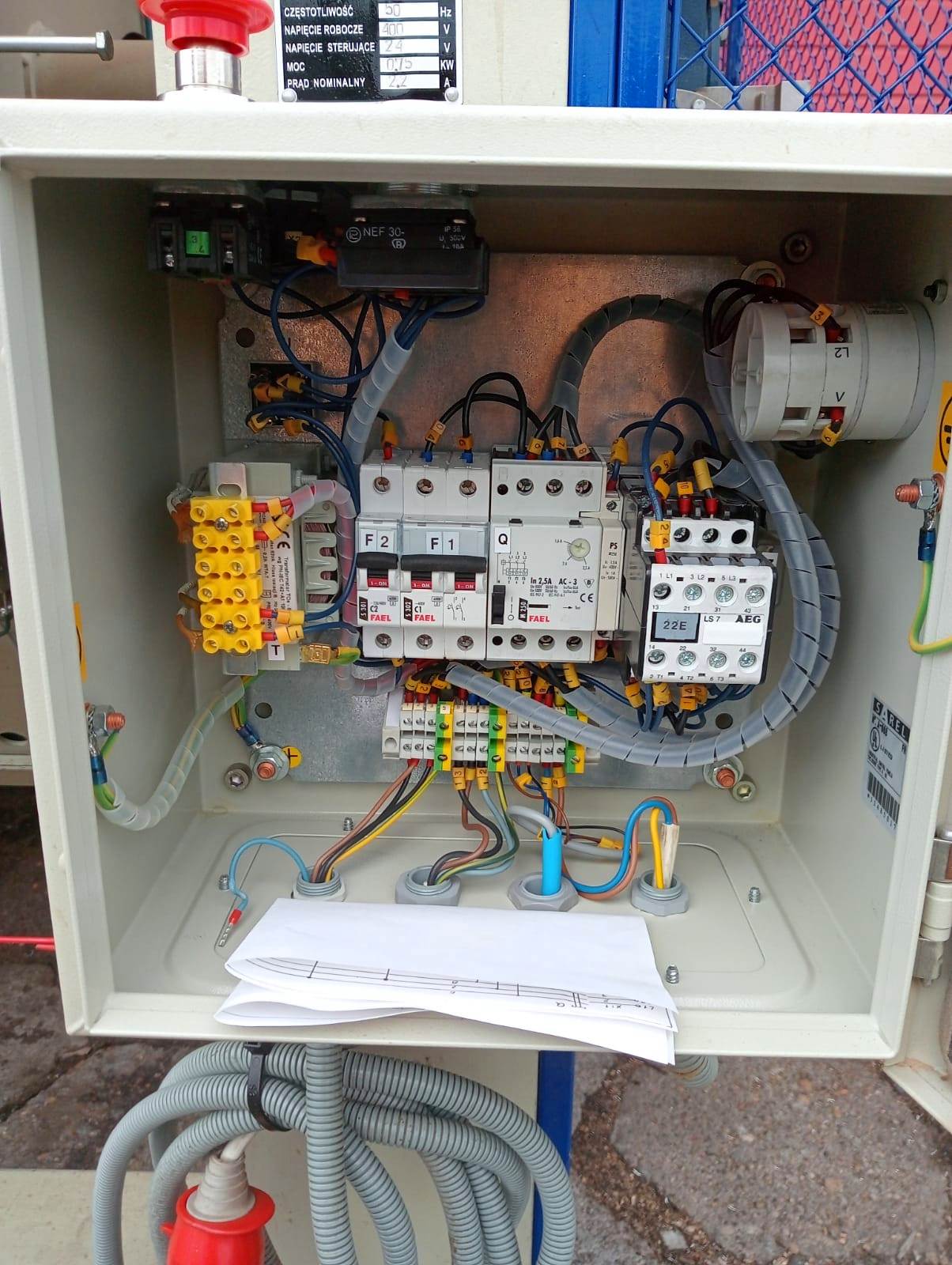

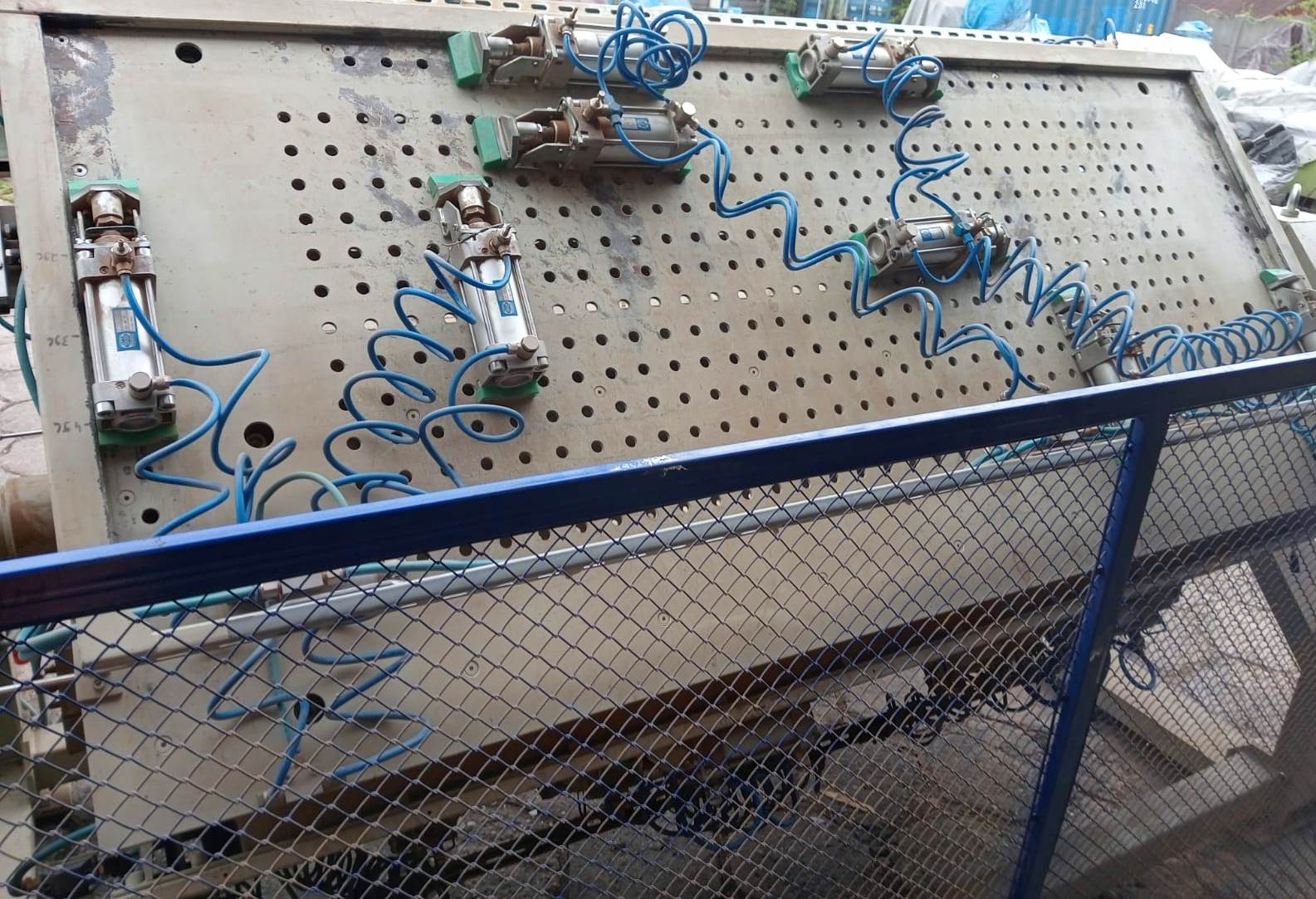

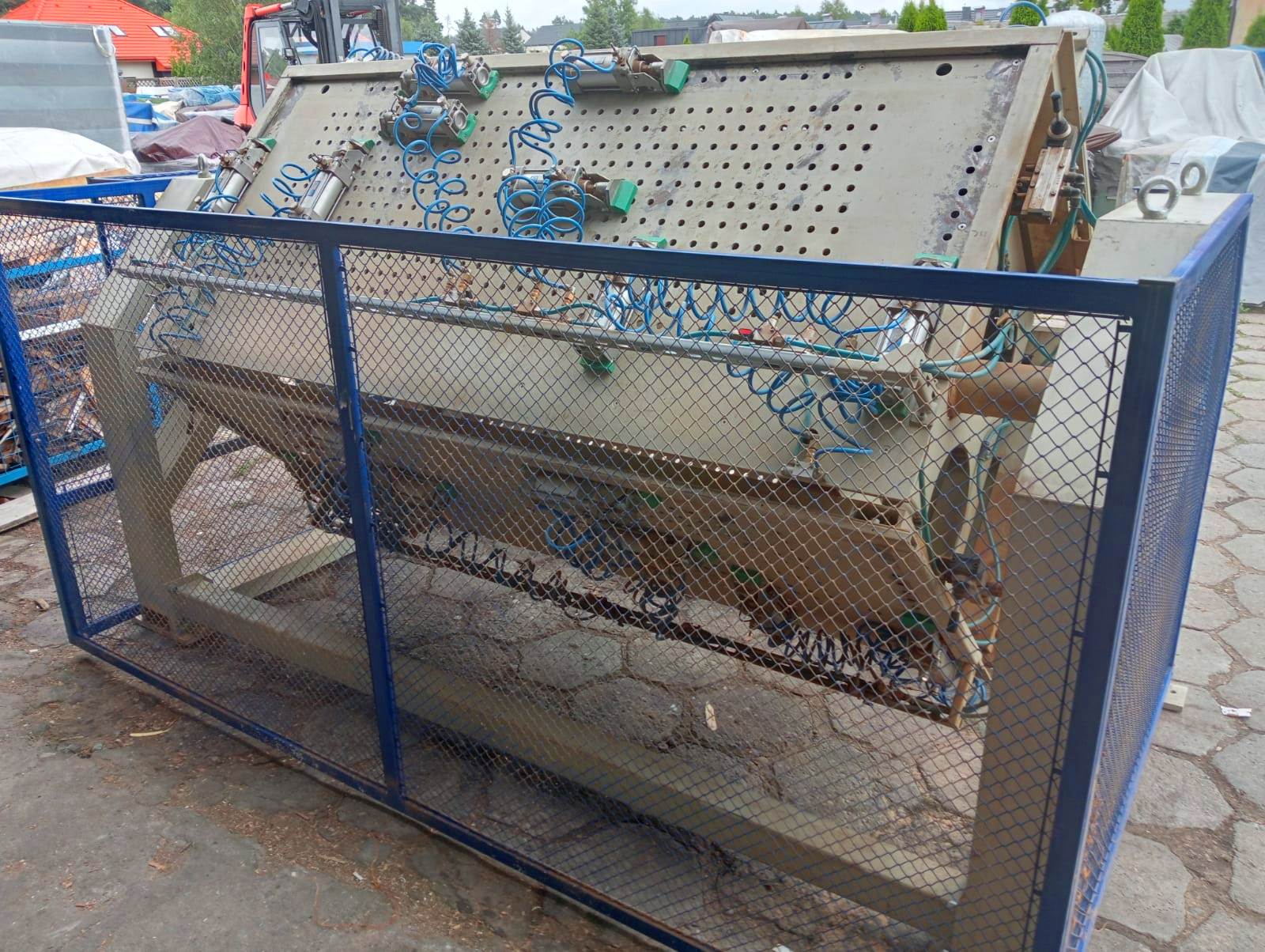

Pneumatyczny obrotowy ścisk do montażu frontów meblowych – OSMF umożliwia mechaniczny montaż frontów meblowych z listew MDF w technologii klejenia(łączenia) na kołki. Ścisk wykonany jest w formie czteropolowej ramy obrotowej, osadzonej na dwóch wspornikach. Na sitowej ścianie każdego z pól umieszczono osiem docisków pneumatycznych umożliwiających montaż dwóch frontów. Pracą siłowników sterują dwa zawory rozdzielające, umieszczone na każdym polu. Po załadowaniu pola nowym materiałem (frontem) zaciskamy sekcje i obracamy ramę obrotową o następne pole.

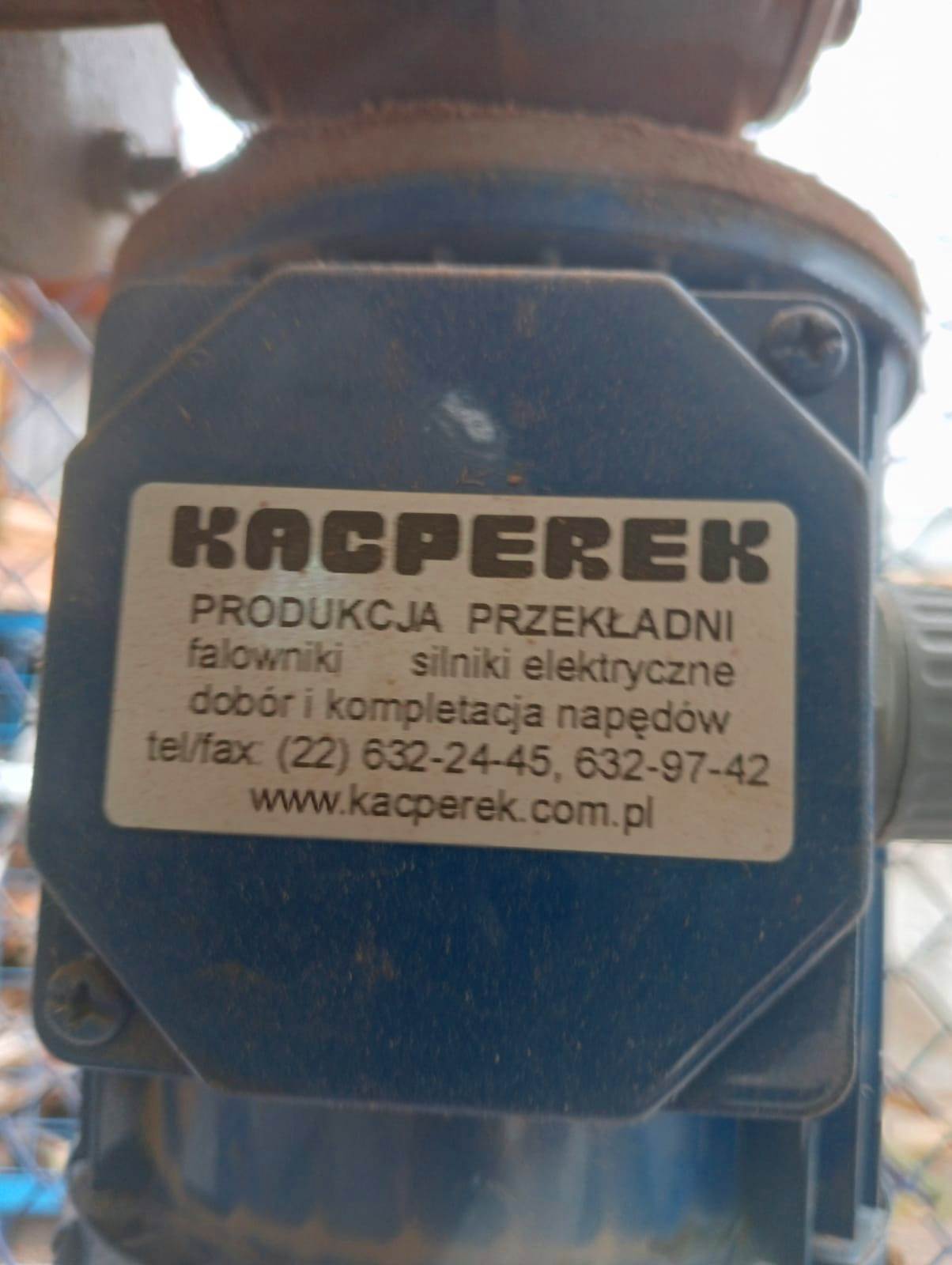

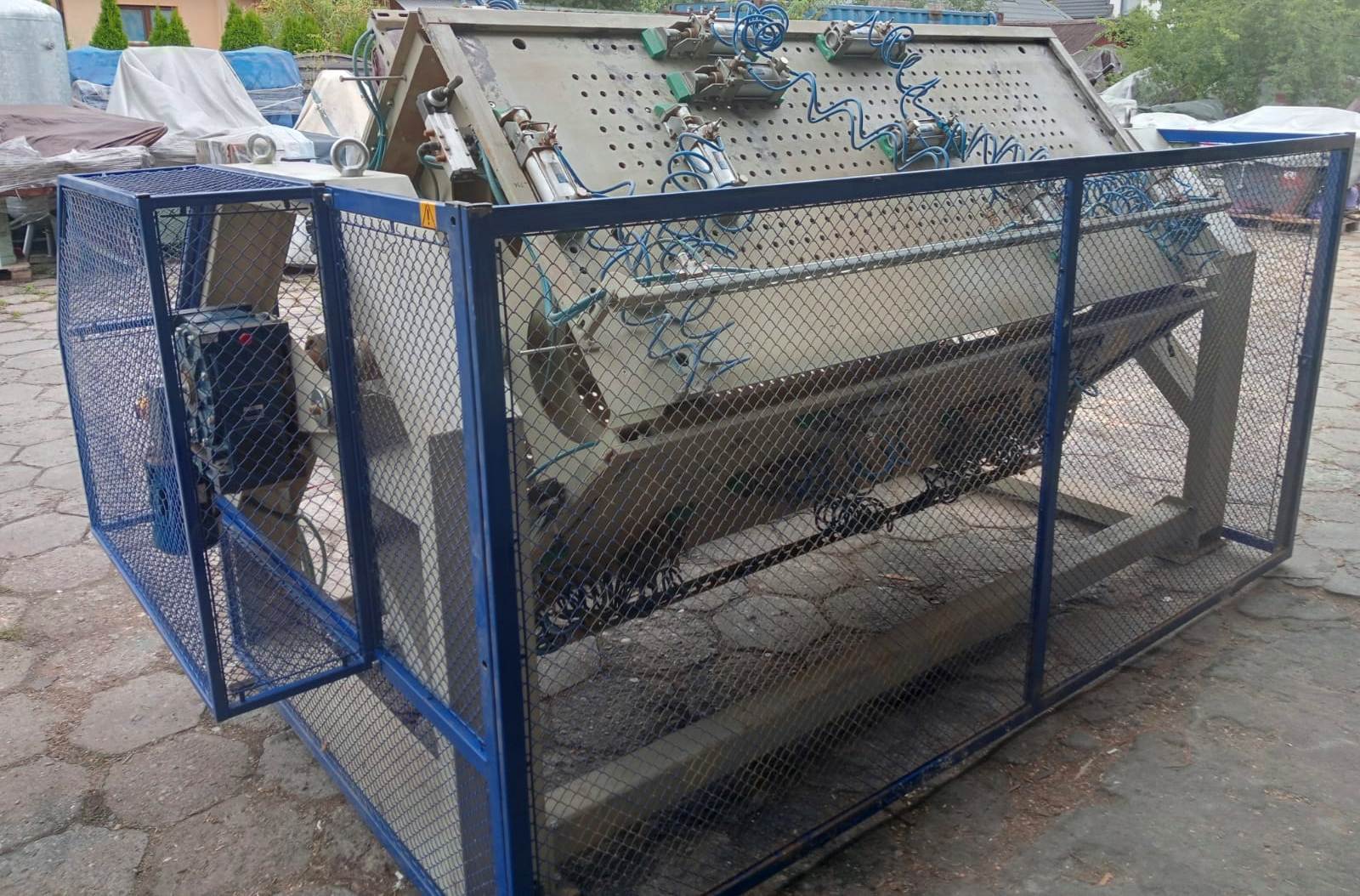

Załączenie obrotu ramy dokonujemy przyciskiem z pulpitu. Rama obracana jest motoreduktorem ślimakowym osadzonym na wale ramy. Zatrzymanie ramy odbywa się samoczynnie po zadziałaniu czujnika indukcyjnego. Zastosowane rozwiązania konstrukcyjne mocowania docisków pneumatycznych zapewniają minimalizację czasów przezbrajania.
| Dane techniczno – eksploatacyjne (wykonanie standardowe) | ||
| Max wymiary klejonych frontów | mm | 600×1700 |
| Min wymiary klejonych | mm | 170×300 |
| Max wymiary klejonych frontów (przy klejeniu dwóch frontów jednocześnie) | mm | 600×720 |
| Moc zainstalowana | kW | 0,55 |
| Napięcie robocze | V | 3/N/PE, 400V 50Hz |
| Max. ciśnienie pracy | MPa | 1 |
| Zapotrzebowanie powietrza | dcm3/h | 60 |
| Wymiary zewnętrzne urządzenia: (dł. x szer. x wys.) | mm | 3300x1800x1900 |
| Masa urządzenia | kg | 1600
|
